Hörmann Laufrollenhalter DF95/DF98, Rechts

Beschreibung zu Hörmann Laufrollenhalter DF95/DF98, rechts

Der Hörmann Laufrollenhalter DF95/DF98, rechts ist eines von den Ersatzteilen, die auch heute noch für DF-Schwingtore erhältlich sind. Es wird als Ersatz für den oben rechts am Torblatt befindlichen Rollenhalter angeboten. Innerhalb dieses Bauteils wird die Laufrolle eingesteckt, womit das Tor wiederum im Rahmen einhängen lässt. Somit ist auch deren Halter ein tragendes Teil, das im gepflegten Zustand gehalten werden sollte. Liegen Schäden daran vor, so wird immer ein baldiger Austausch angeraten.

Lieferumfang

• 1 x Hörmann Laufrollenhalter DF95/DF98, rechts

Hinweise: Den Hörmann Laufrollenhalter DF95/DF98, rechts kann man nur auf der von innen betrachtet rechten Torseite einbauen. Ist dagegen das linke Teil kaputt, so wird hierfür der Hörmann Laufrollenhalter DF95/DF98, links angeboten.

Der Hörmann Laufrollenhalter DF95/DF98, rechts wird hier ohne Laufrolle ausgeliefert. Die Rolle ist dann entweder separat als Hörmann Laufrolle Berry Schwingtor DF95/DF98 oder auch im Set Hörmann Laufrolle DF95/DF98 komplett, rechts erhältlich.

Hörmann Laufrollenhalter DF95/DF98, rechts als Ersatzteil

Das Torblatt von Berry-Schwingtoren ist nicht gegliedert und besteht daher meist aus einem einzigen flächigen Teil. Dieses wird dann einerseits unten über einen Hebelarm, als auch oben mit Hilfe von Laufrollen in der Rahmenkonstruktion des Tores gehalten. Hieraus ergibt sich ein Mechanismus, der es ermöglicht, das Tor unter die Decke zu schieben. Zur Befestigung der Laufrollen am Torblatt gibt es entsprechende, auf das Tormodell angepasste Rollenhalter. Für große DF-Schwingtore wird so z. Bsp. der Hörmann Laufrollenhalter DF95/DF98, rechts angeboten.

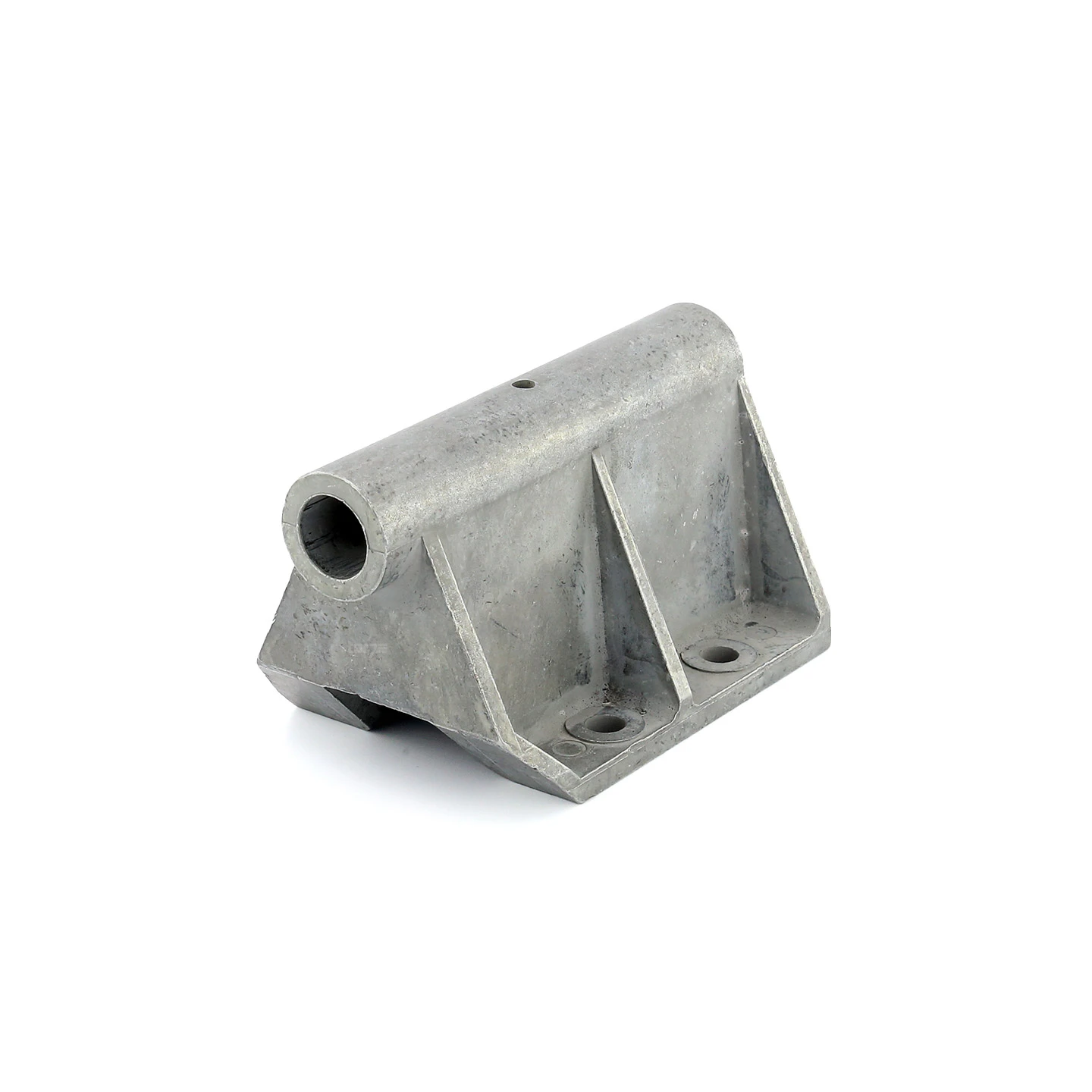

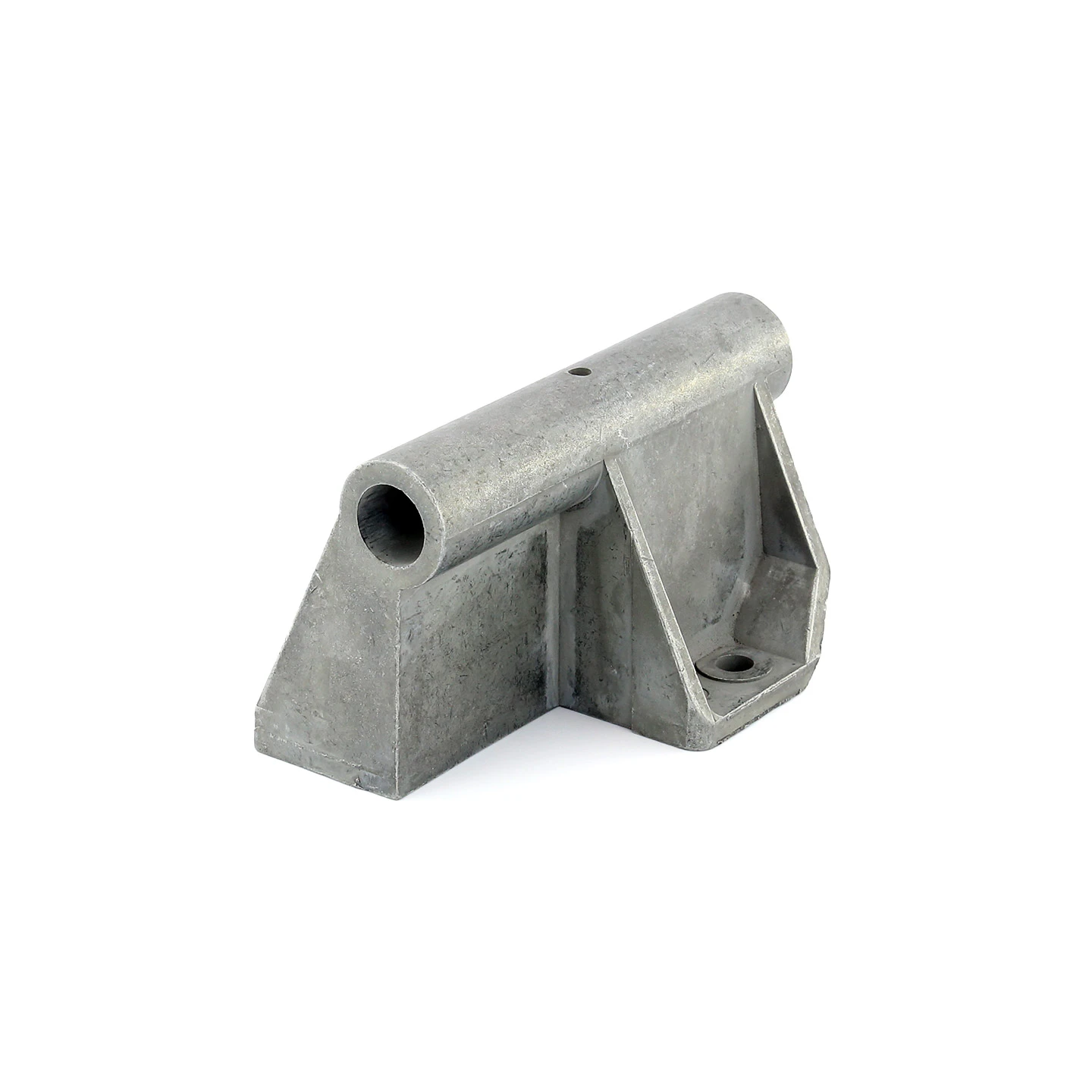

Da es sich bei den DF-Toren meist um größere und schwerere Tore handelt, sind deren Rollenhalter als Gussteil aus einer stabilen Metalllegierung gefertigt. Insgesamt ist die Basis des Hörmann Laufrollenhalter DF95/DF98, rechts ca. 90 mm breit und mit drei Befestigungspunkten versehen. Von dieser Basis ausgehend ragt der Halter ca. 61 mm heraus, wo sich dann auch die Hülse für die Laufrolle befindet. Deren Innendurchmesser von 14 mm ist dann genau auf die zum DF-Tor zugehörige Rolle ausgelegt.

Technische Daten

• für Hörmann DF95 u. DF98 Schwingtore
• Ausführung für rechte Torseite
• Gussteil aus stabiler Metalllegierung
• ausgelegt auf Laufrolle 76007XR
